SIGNATURE SKYLINE
Das präzisionsgefräste Aluminium-System für großformatige Outdoor-Wände – rund 20 % leichter, ultraflach und herausragend plan.
Produkt ansehenStart / Fixed Outdoor / SIGNATURE SLIM
Outdoor · 76,2 mm flach · Smart-Kalibrierung
SIGNATURE SLIM
Die High-End-Klasse der Signature-Serie: 76,2 mm flach, 28 kg/m², Smart-Module mit Auto-Kalibrierung.
Ultraflache Outdoor-LED für die Festinstallation – 76,2 mm Bautiefe inkl. Netzteilbox, 28 kg/m², Wandmontage ohne Stahl-Unterkonstruktion, 7.680 Hz, bis 8.000 Nits, IP68/IP66, Front- und Rückwartung. P2.9 bis P4.8.
Pixel Pitch 2.9 mmPixel Pitch 3.9 mmPixel Pitch 4.8 mm
Kurz erklärt
SIGNATURE SLIM ist ein LED-Display-System von WALED Videowalls für die Outdoor-Festinstallation – die ultraflache High-End-Generation der Signature-Serie. 76,2 mm Bautiefe inkl. Netzteilbox, 28 kg/m², Wandmontage ohne Stahl-Unterkonstruktion, optional Smart-Module mit Auto-Kalibrierung. Verfügbare Pixelabstände: P2.9 bis P4.8. Schutzart: IP68/IP66. Helligkeit: bis 8.000 Nits.
Die High-End-Klasse der Signature-Serie: 76,2 mm flach, 28 kg/m², Smart-Module mit Auto-Kalibrierung.
SIGNATURE SLIM ist die High-End-Generation der Signature-Familie für die Outdoor-Festinstallation: nur 76,2 mm flach – inklusive Netzteilbox –, 28 kg/m² leicht und mit Smart-Modulen, die ihre Kalibrierdaten selbst speichern. Die Netzteilbox sitzt bündig im Kabinettrahmen, dadurch kann die Wand direkt an der Fassade montiert werden, ohne klassische Stahl-Unterkonstruktion. Modul, Netzteilbox und Kabinett sind aus Aluminium, Wartung ist von vorne und von hinten möglich. Kabinette in 500 × 500, 500 × 750 und 500 × 1.000 mm machen nahezu jede Fassaden-, Schaufenster- oder DOOH-Fläche baubar.
Highlights
Was die SIGNATURE SLIM auszeichnet
76,2 mm flach – inkl. Netzteilbox
20 mm flacher als die Vorgängergeneration. Die Netzteilbox liegt bündig im Rahmen – die Wand kann direkt an der Fassade montiert werden, ohne Stahl-Unterkonstruktion.
28 kg/m² – 3,6 kg/m² leichter
Optimierte Aluminium-Struktur: 14,6 kg statt 16,4 kg je Kabinett. Leichter zu transportieren, schneller montiert, weniger Last auf Fassade und Statik.
Smart-Module mit Auto-Kalibrierung
Jedes Modul speichert ID, Kalibrierkoeffizienten und Parameter selbst und überwacht Temperatur, Spannung, Kommunikation, LED-Ausfälle und Betriebsstunden. Beim Modultausch spielt die Empfangskarte die Kalibrierdaten automatisch auf – kein Nachkalibrieren vor Ort. (Option)
Schwarzbild-Sparmodus: −80 bis −90 %
Low-Power-Module senken den Stromverbrauch bei Schwarzbild um ca. 80–90 % – ideal für DOOH-Spielpläne mit Pausen und Nachtabschaltung.
7.680 Hz · 14–16 Bit · bis 8.000 Nits
Kameratauglich, feinste Grauwerte und Helligkeit für direkte Sonne – mit SMD1935 (P3.9 HB) bis 8.000 Nits. P2.9 wahlweise mit schwarzer LED für maximalen Kontrast.
Front- & Rückwartung · Kabelkanal schwenkbar
Module und Netzteilbox von vorne und hinten zugänglich. Der Kabelkanal lässt sich über 90° wegschwenken, ein Haken nimmt die Kabel bei der Wartung auf.
bis 8.000 Nits
Helligkeit
7.680 Hz
Bildwiederholrate
14–16 Bit
Graustufen
−80–90 %
Strom bei Schwarzbild
−40 °C bis +55 °C
Funktionsbereich
IP68 / IP66
Schutzklasse

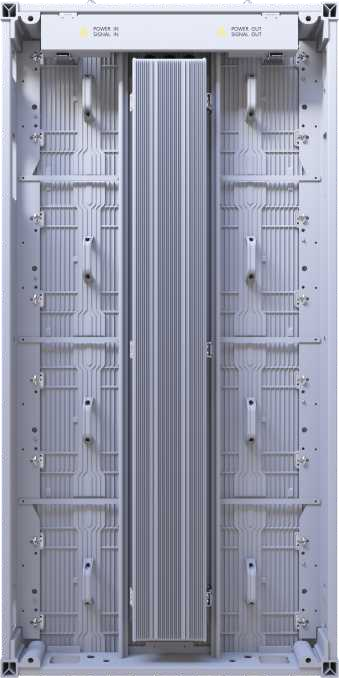

Flach wie nie: 76,2 mm Gesamttiefe
Die neu konstruierte Netzteilbox sitzt bündig im Kabinettrahmen und steht nicht mehr über. Ergebnis: 76,2 mm Gesamttiefe inklusive Netzteilbox (P2.9: 81 mm) – 20 mm weniger als die Vorgängergeneration. Damit lässt sich SIGNATURE SLIM direkt an der Wand montieren, ohne Stahl-Unterkonstruktion. Untergrund und Befestigung prüft WALED projektbezogen.

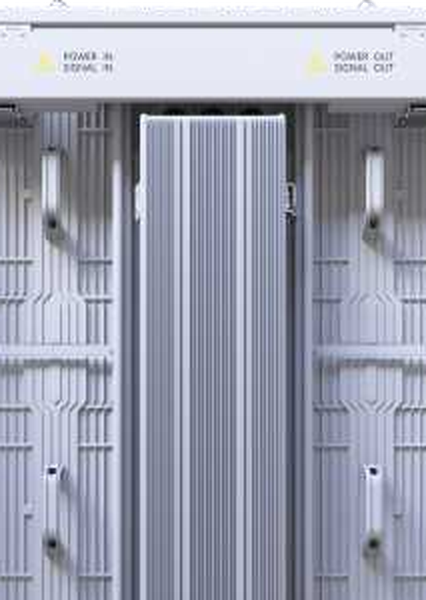

Aluminium-Kabinett mit integrierter Kühlung
Module und Netzteilbox bestehen aus robustem Aluminium. Die Kühlrippen der Netzteilbox vergrößern die Kühlfläche deutlich – stabile Temperaturen im Dauerbetrieb und eine Lebensdauer von über 100.000 Stunden.

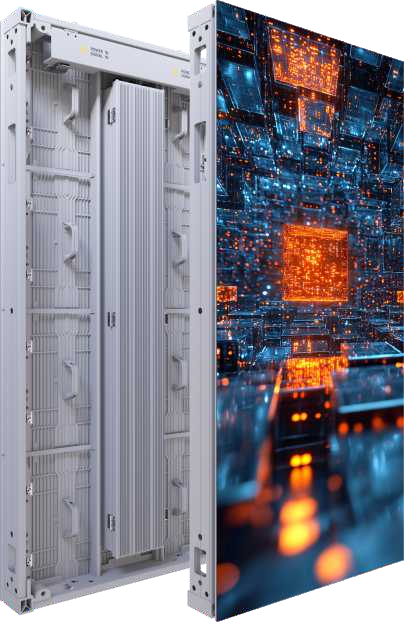

Smart-Module: tauschen statt kalibrieren
Optional mit Smart-Modulen: Eigene Firmware verwaltet Modul-ID, Kalibrierkoeffizienten und Parameter direkt im Modul. Temperatur, Spannung und Kommunikation werden überwacht, LED-Fehler erkannt und Betriebsstunden protokolliert. Wird ein Modul getauscht, lädt die Empfangskarte die Kalibrierdaten automatisch – das neue Modul passt sofort ins Bild. Die Smart-Module sind eine aufpreispflichtige Option.

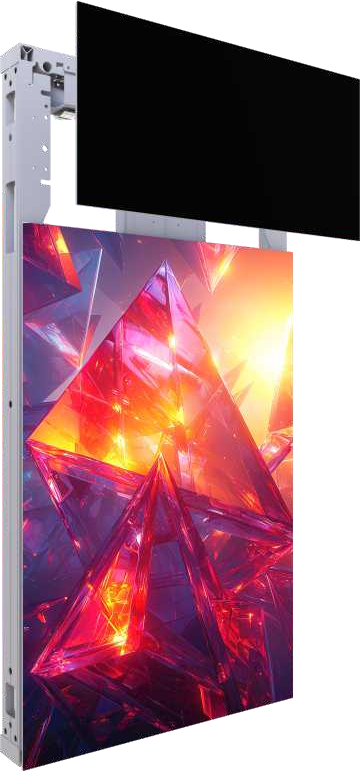

Frontwartung – direkt an der Wand
Module und Netzteilbox lassen sich von vorne entnehmen – auch wenn die Wand flach an der Fassade oder im Schaufenster sitzt und hinten kein Zugang besteht. Das spart Arbeitsbühne, Zeit und Kosten bei jedem Service-Einsatz.

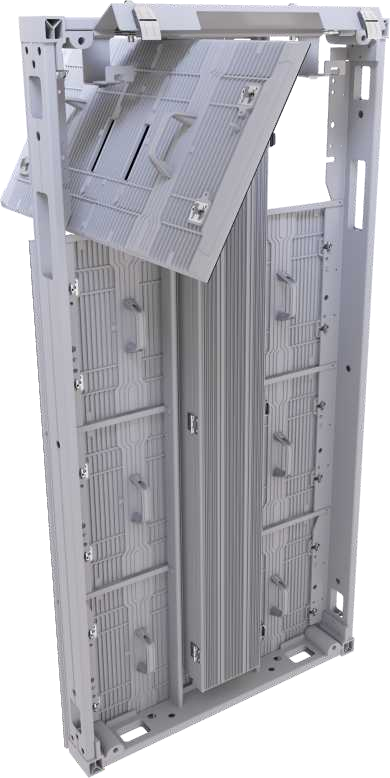

Rückwartung mit schwenkbarem Kabelkanal
Wo hinten Platz ist, erfolgt die Wartung von der Rückseite. Der Kabelkanal schwenkt über 90° zur Seite, ein Haken hält die Kabel – Module und Netzteilbox sind sofort frei zugänglich.
Technische Daten
SIGNATURE SLIM – Technische Daten
| Parameter | SIG-S P2.9 | SIG-S P2.9 BLACK | SIG-S P3.9 | SIG-S P3.9 HB | SIG-S P4.8 |
|---|---|---|---|---|---|
| Pixelabstand (mm) | 2,976 | 2,976 | 3,91 | 3,91 | 4,81 |
| Pixeldichte (px/m²) | 112.896 | 112.896 | 65.536 | 65.536 | 43.264 |
| LED-Typ | SMD1515 (weiß) | SMD1515 (schwarz) | SMD1921 (weiß) | SMD1935 (weiß) | SMD1921 (weiß) |
| Modul-Auflösung (px) | 84 × 84 | 84 × 84 | 128 × 64 | 128 × 64 | 104 × 52 |
| Modul-Größe (mm) | 250 × 250 × 21 | 250 × 250 × 21 | 500 × 250 × 15,2 | 500 × 250 × 15,2 | 500 × 250 × 15,5 |
| Modul-Gewicht (kg) | 1,02 | 1,02 | 1,68 | 1,68 | 1,68 |
| Treiber | Konstantstrom | Konstantstrom | Konstantstrom | Konstantstrom | Konstantstrom |
| Helligkeit (Nits) | 4.500–5.000 | 2.500–3.000 | 5.000–7.000 | 6.000–8.000 | 5.000–7.000 |
| Graustufen (Bit) | 14–16 | 14–16 | 14–16 | 14–16 | 14–16 |
| Bildwiederholrate (Hz) | 7.680 | 7.680 | 7.680 | 7.680 | 7.680 |
| Sichtwinkel horizontal (°) | 160 | 160 | 160 | 160 | 160 |
| Sichtwinkel vertikal (°) | 30 nach oben / 60 nach unten | 30 nach oben / 60 nach unten | 30 nach oben / 60 nach unten | 30 nach oben / 60 nach unten | 30 nach oben / 60 nach unten |
| Max-Stromaufnahme (W/m²) | 670 ± 5 % | 500 ± 5 % | 570 ± 5 % | 650 ± 5 % | 540 ± 5 % |
| Schnitt-Stromaufnahme (W/m²) | 201 | 150 | 171 | 195 | 162 |
| Kabinett-Größen (mm) | 500 × 500 / 500 × 750 / 500 × 1.000 | 500 × 500 / 500 × 750 / 500 × 1.000 | 500 × 500 / 500 × 750 / 500 × 1.000 | 500 × 500 / 500 × 750 / 500 × 1.000 | 500 × 500 / 500 × 750 / 500 × 1.000 |
| Kabinett-Gewicht (kg/m²) | 30 | 30 | 28 | 28 | 28 |
| Kabinett-Tiefe inkl. Netzteilbox (mm) | 81 | 81 | 76,2 | 76,2 | 76,5 |
| Eingangsspannung | AC 100–240 V | AC 100–240 V | AC 100–240 V | AC 100–240 V | AC 100–240 V |
| Betriebstemperatur (°C) | −40 … +55 | −40 … +55 | −40 … +55 | −40 … +55 | −40 … +55 |
| Lagertemperatur (°C) | −40 … +60 | −40 … +60 | −40 … +60 | −40 … +60 | −40 … +60 |
| Betriebsfeuchte | 10–95 % rF | 10–95 % rF | 10–95 % rF | 10–95 % rF | 10–95 % rF |
| Lagerfeuchte | 10–60 % rF | 10–60 % rF | 10–60 % rF | 10–60 % rF | 10–60 % rF |
| Wartung | Front / Rear | Front / Rear | Front / Rear | Front / Rear | Front / Rear |
| Lebensdauer (Std.) | >100.000 | >100.000 | >100.000 | >100.000 | >100.000 |
| Schutzklasse | IP68 / IP66 | IP68 / IP66 | IP68 / IP66 | IP68 / IP66 | IP68 / IP66 |
| Zertifikate | CE (EMV, LVD), FCC, ETL, CB, RoHS | CE (EMV, LVD), FCC, ETL, CB, RoHS | CE (EMV, LVD), FCC, ETL, CB, RoHS | CE (EMV, LVD), FCC, ETL, CB, RoHS | CE (EMV, LVD), FCC, ETL, CB, RoHS |
| Einsatzbereich | Outdoor | Outdoor | Outdoor | Outdoor | Outdoor |
* Werte laut Hersteller-Datenblatt. Smart-Module mit Auto-Kalibrierung sind eine aufpreispflichtige Option. Die Montage ohne Stahl-Unterkonstruktion setzt einen geeigneten Untergrund voraus – WALED prüft Statik und Befestigung projektbezogen.
Mehr zum Thema
Hintergrund & Technik
Verwandte Produkte
Weitere Systeme aus der gleichen Kategorie
SIGNATURE RATIO
Outdoor-Fixed-LED mit einzigartiger 320×320 mm Modul-Geometrie – pixelgenaue 16:9-Formate bis 5120×2880 mm, 10.000 Nits, IP66, TÜV, 5VB-Brandschutz.
Produkt ansehen
WALED PYLON
Schlüsselfertige LED-Werbepylone: Stahlfuß aus NRW-Stahlbau, fundamentiert nach Statik, mit SIGNATURE RATIO bzw. SIGNATURE 960 Bestückung. Rundum-Service inklusive Bauantragsbegleitung, ABC-Finance-Mietkauf, Installation und 24/7-Service.
Produkt ansehenInteresse an der SIGNATURE SLIM?
Konfigurieren Sie Ihr Projekt jetzt in Kürze – sofort und unverbindlich.
LED-Wall konfigurieren
FAQ
Häufige Fragen zu SIGNATURE SLIM
Wofür eignet sich SIGNATURE SLIM?
SIGNATURE SLIM ist die High-End-Generation der Signature-Familie für die Outdoor-Festinstallation: nur 76,2 mm flach – inklusive Netzteilbox –, 28 kg/m² leicht und mit Smart-Modulen, die ihre Kalibrierdaten selbst speichern. Die Netzteilbox sitzt bündig im Kabinettrahmen, dadurch kann die Wand direkt an der Fassade montiert werden, ohne klassische Stahl-Unterkonstruktion. Modul, Netzteilbox und Kabinett sind aus Aluminium, Wartung ist von vorne und von hinten möglich. Kabinette in 500 × 500, 500 × 750 und 500 × 1.000 mm machen nahezu jede Fassaden-, Schaufenster- oder DOOH-Fläche baubar.
Welche Pixelabstände bietet SIGNATURE SLIM?
SIGNATURE SLIM ist in den Pixelabständen P2.9 (wahlweise mit weißer oder schwarzer LED), P3.9 (Standard oder High-Brightness bis 8.000 Nits) und P4.8 verfügbar. Welcher Pitch für Ihr Projekt sinnvoll ist, hängt vom Betrachtungsabstand ab: Als Faustregel entspricht der Pixelabstand in Millimetern ungefähr dem minimalen Betrachtungsabstand in Metern. WALED erklärt das ausführlich auf der Seite „Pixel Pitch erklärt“ unter www.ledwalls.de/pixel-pitch-erklaert.
Braucht SIGNATURE SLIM eine Unterkonstruktion?
Durch die bündig im Rahmen liegende Netzteilbox ist SIGNATURE SLIM nur 76,2 mm tief und kann direkt an der Wand montiert werden – eine klassische Stahl-Unterkonstruktion entfällt in vielen Fällen. Ob das am konkreten Standort möglich ist, hängt vom Untergrund, der Windlast und der Wandbeschaffenheit ab. WALED prüft das im Rahmen der Projektplanung und plant bei Bedarf die passende Unterkonstruktion.
Was bringen die Smart-Module mit Auto-Kalibrierung?
Die optionalen Smart-Module speichern ihre Kalibrierdaten selbst. Wird ein Modul getauscht, überträgt die Empfangskarte die Kalibrierdaten automatisch – das Ersatzmodul passt ohne Nachkalibrieren vor Ort ins Bild. Zusätzlich überwachen die Module Temperatur, Spannung und Kommunikation, erkennen LED-Fehler und protokollieren die Betriebsstunden. Die Smart-Module sind eine aufpreispflichtige Option.
Welche Schutzart hat SIGNATURE SLIM?
Angabe laut Datenblatt: IP68 / IP66, Betriebstemperatur −40 °C bis +55 °C, Betriebsfeuchte 10–95 % rF. Zertifikate: CE (EMV, LVD), FCC, ETL, CB, RoHS.
Welche Kabinettmaße hat SIGNATURE SLIM?
Angabe laut Datenblatt – Kabinett-Größen: 500 × 500, 500 × 750 und 500 × 1.000 mm. Gewicht 28 kg/m² (P2.9: 30 kg/m²), Tiefe 76,2 mm inkl. Netzteilbox (P4.8: 76,5 mm, P2.9: 81 mm). Kabinettmaß und Gewicht sind die Grundlage für Statik, Montageplanung und Frachtkalkulation. WALED übernimmt die Auslegung im Rahmen der Projektplanung.
Kann ich SIGNATURE SLIM mieten oder kaufen?
SIGNATURE SLIM ist für die Festinstallation ausgelegt und wird von WALED verkauft, geplant und montiert. WALED VIDEOWALLS GmbH liefert, montiert und wartet deutschlandweit von Duisburg aus. Ein unverbindliches Angebot erhalten Sie über den LED-Wall-Konfigurator unter www.ledwalls.de/konfigurator oder über das Kontaktformular unter www.ledwalls.de/kontakt.
