1

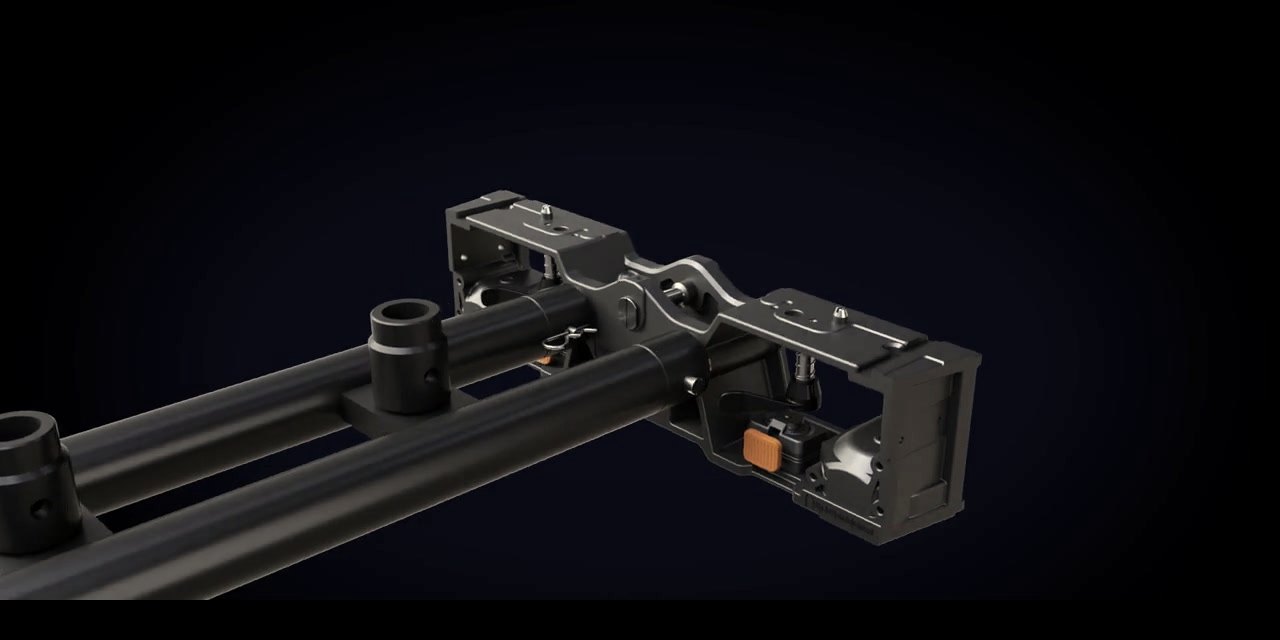

Groundstack-Bar & 850 mm Bodenbasis
Die Groundstack-Bar wird mit der 850 mm Bodenbasis verschraubt – das Fundament der Wand steht in Sekunden.
Premium-Add-on · AURA-Serie
AURA STACK
Groundstacking in Reinkultur: Ein Rückgrat aus 1000-mm-Rückträgern, eine Bodenbasis, die Lasten souverän in den Boden führt, und eine Hanging-Bar, die zugleich Groundstack-Bar ist. Dieselbe Wand fliegt am Rigg oder steht frei im Raum – ohne Traverse, ohne Hängepunkte, ohne Kompromisse.
Fliegen oder stacken – ein System
Die Hanging-Bar ist zugleich die Groundstack-Bar. Was heute am Rigg hängt, steht morgen frei auf der Bühne – ohne Umbau, ohne Zusatzteile, ohne Hängepunkte, Kettenzug oder Deckenlast.
Bis 5,5 m – mit Nachweis
Elf Reihen, 100 kg je Montageposition, Kippsicherheit nach Eurocode gerechnet: AURA STACK wächst mit der Aufgabe und bleibt dabei nachvollziehbar sicher – bis 5 m verfahrensfrei, bis 5,5 m mit Prüfbuch, das WALED begleitet.
Präzision, die man hört
Steckbolzen mit Sicherungssplint, Rückträger-Verbinder mit sattem 90°-Klick, eine einzige M8×40-Verschraubung – jede Verbindung sitzt formschlüssig und ist mit einem Blick kontrollierbar. Werkzeugarm, wiederholgenau, tourneefest.

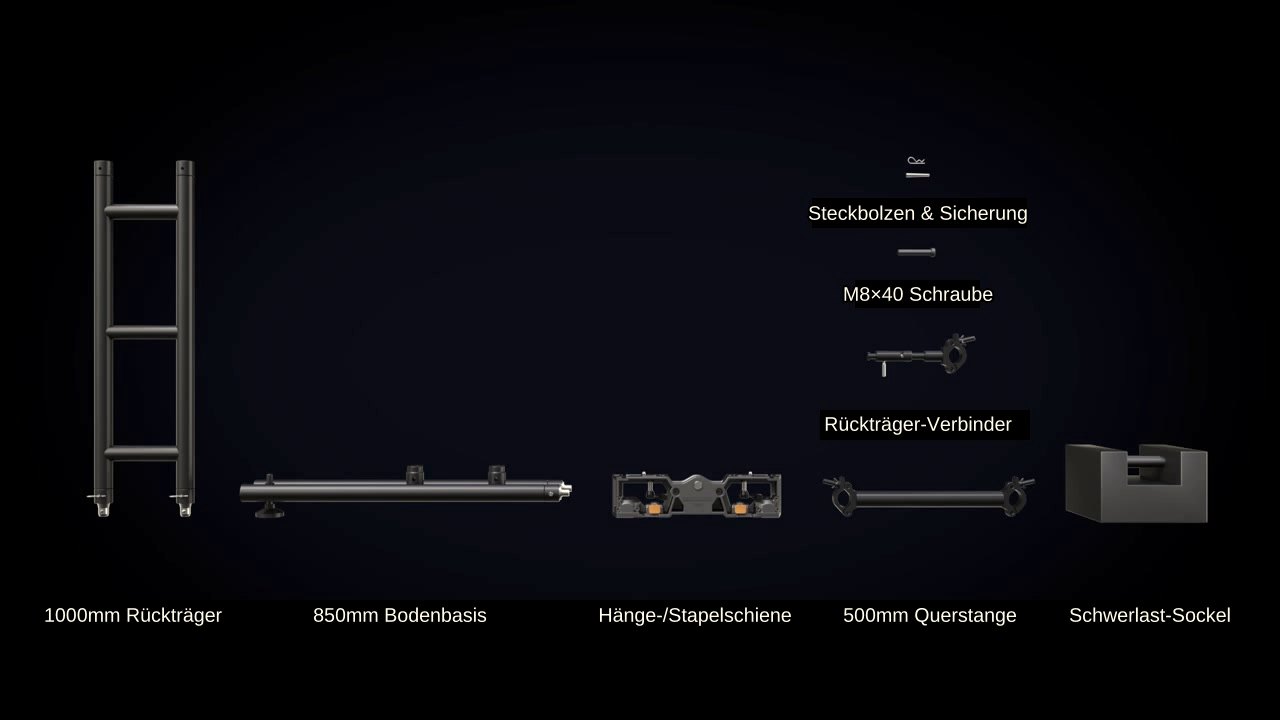

Bauteilübersicht
Ingenieurskunst, auf acht Bauteile verdichtet.
Kein Teil zu viel, keines zu wenig: Acht präzise gefertigte Komponenten fügen sich ohne Spezialwerkzeug zu einer Hinterkonstruktion, die am Markt ihresgleichen sucht – steif wie eine Traverse, aufgebaut wie ein Baukasten und millimetergenau auf die WALED-Rental-Kabinetts abgestimmt. Die Hanging-Bar ist dabei zugleich die Groundstack-Bar: ein Bauteil für beide Welten.
01
1000 mm Rückträger
Das Rückgrat des Systems: eine vertikale Trägerleiter, die Querstangen und Kabinetts aufnimmt und sich Meter für Meter nach oben fortsetzt.
02
850 mm Bodenbasis
Der Fußabdruck der Wand – nimmt Groundstack-Bar, Rückträger und Gegengewicht auf und verteilt die Lasten sauber in den Boden.
03
Hanging-Bar / Groundstack-Bar
Ein Profil, zwei Disziplinen: oben eingehängt trägt sie die Wand am Rigg – unten verriegelt sie die erste Kabinett-Reihe mit der Bodenbasis. Fliegen oder stacken, ohne Umbau.
04
500 mm Querstange
Spannt zwei Rückträger zum steifen Rahmen – formschlüssig gesichert mit Steckbolzen und Splint.
05
Schwerlast-Sockel
Der ballastfähige Standfuß: nimmt das Gegengewicht auf und gibt der Wand ihren souveränen Stand.
06
Steckbolzen & Sicherung
Stecken, sichern, fertig – jede Verbindung sitzt formschlüssig und ist mit einem Blick kontrollierbar.
07
M8×40 Schraube
Die einzige Verschraubung im System – verbindet Groundstack-Bar und Bodenbasis dauerhaft und spielfrei.
08
Rückträger-Verbinder
Ansetzen, verbinden, 90° drehen: koppelt jedes Kabinett kraftschlüssig an den Rückträger.
Montage
Sechs Handgriffe. Eine Wand, die steht.
Von der Bodenbasis bis zur Standsicherung: Jeder Schritt ist auf Geschwindigkeit, Wiederholgenauigkeit und Kontrolle ausgelegt – so entsteht in Minuten eine Hinterkonstruktion, auf die sich Ihre Crew verlassen kann. Die vollständige Anleitung mit allen Abbildungen steht im Datenblatt.
2

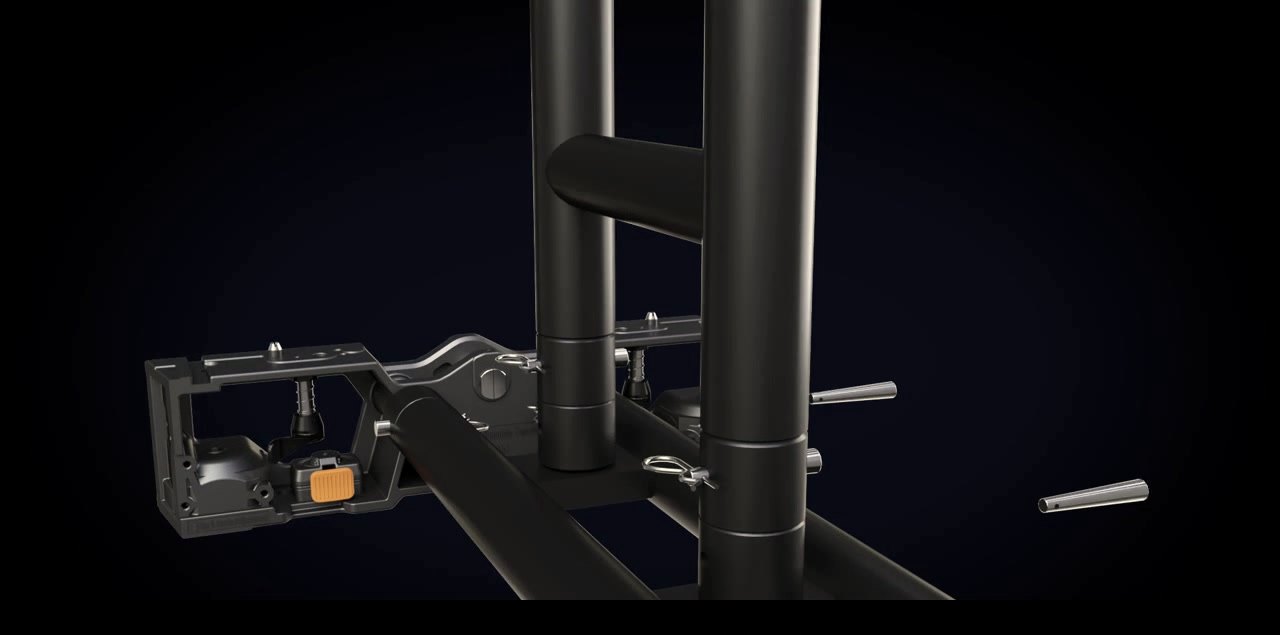

500 mm Querstange montieren
Die 500 mm Querstange an zwei 1000 mm Rückträgern befestigen, Steckbolzen einsetzen und mit dem Sicherungssplint sichern.
3

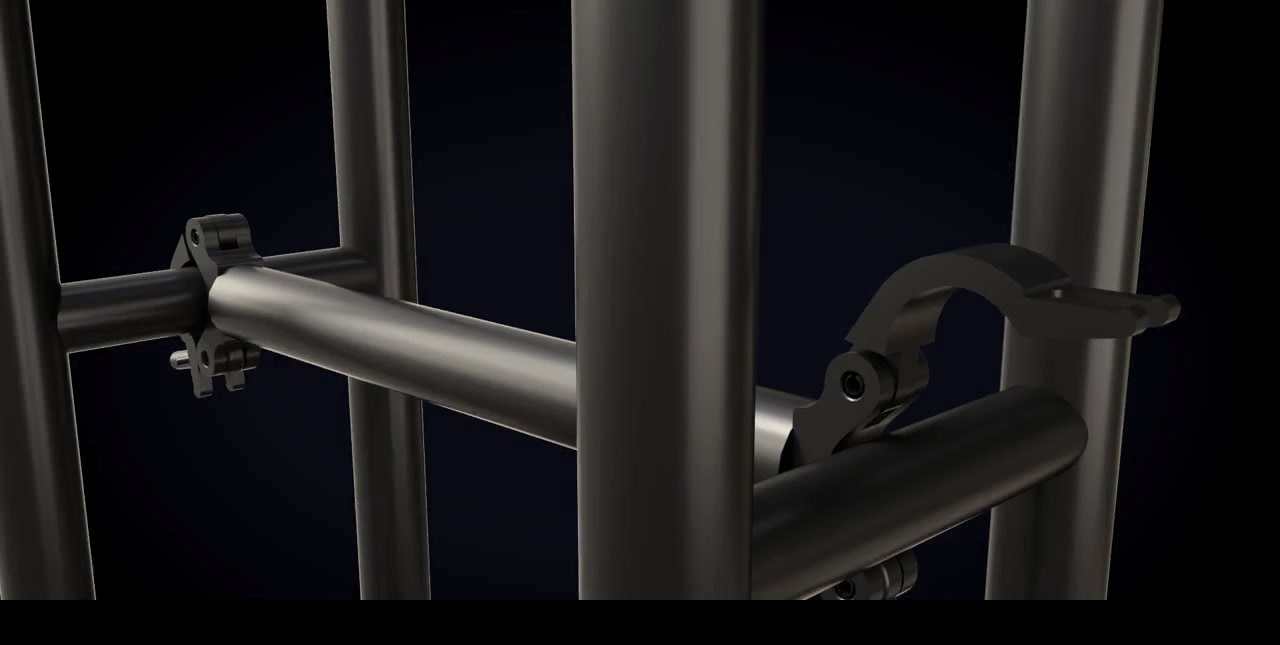

Querstange fixiert
Die Querstange sitzt formschlüssig an beiden Rückträgern – der Rahmen ist steif, die Rückwand steht.
4

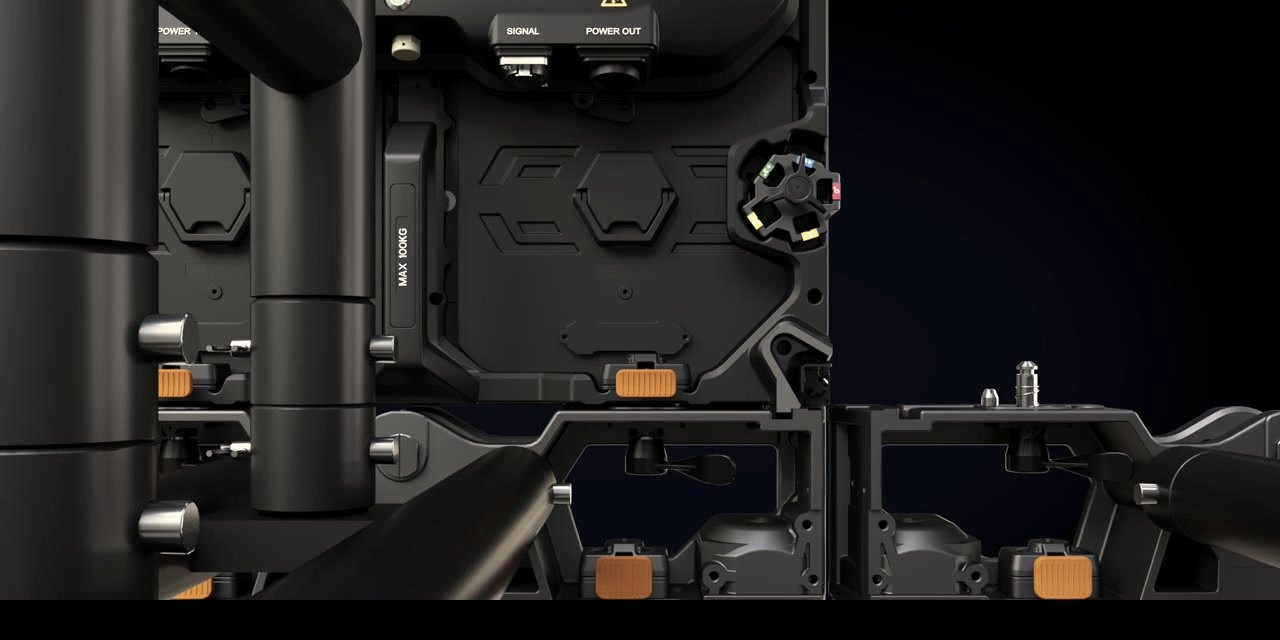

Kabinetts einsetzen
Die LED-Kabinetts werden an den Montagepositionen der Konstruktion eingesetzt und verriegelt – maximal 100 kg je Montageposition.
5

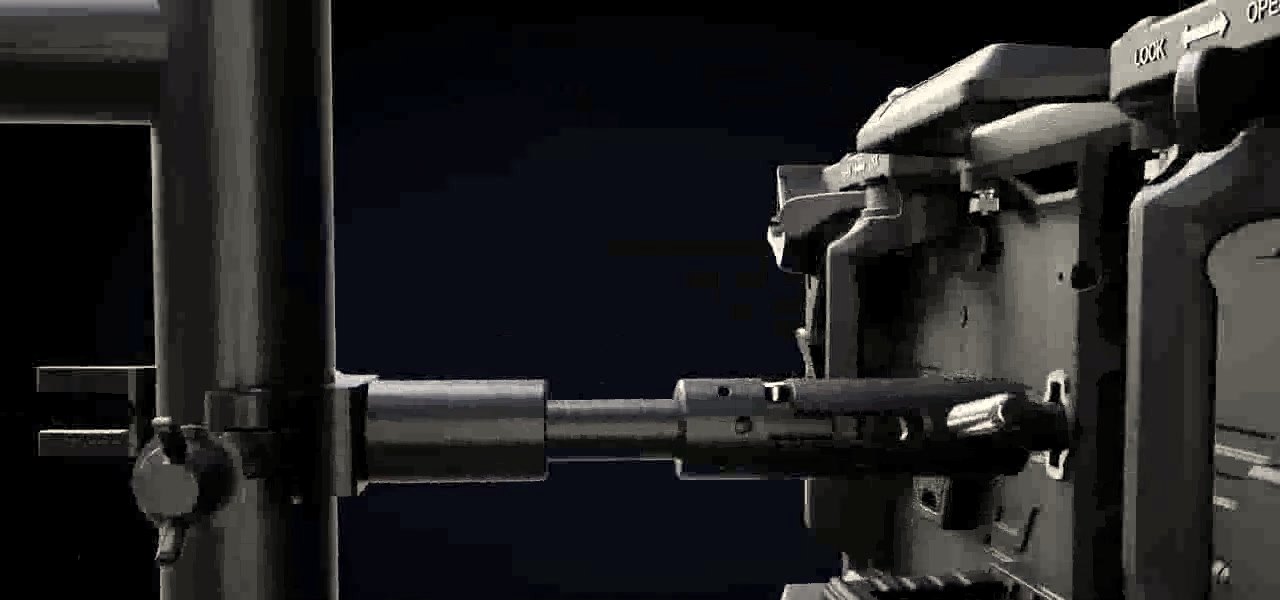

Rückträger-Verbinder fixieren
Nach dem Verriegeln von Kabinett und Groundstack-Bar den Rückträger-Verbinder am Verbindungspunkt ansetzen, mit dem Kabinett verbinden und 90° nach rechts drehen, bis er fest sitzt.
6

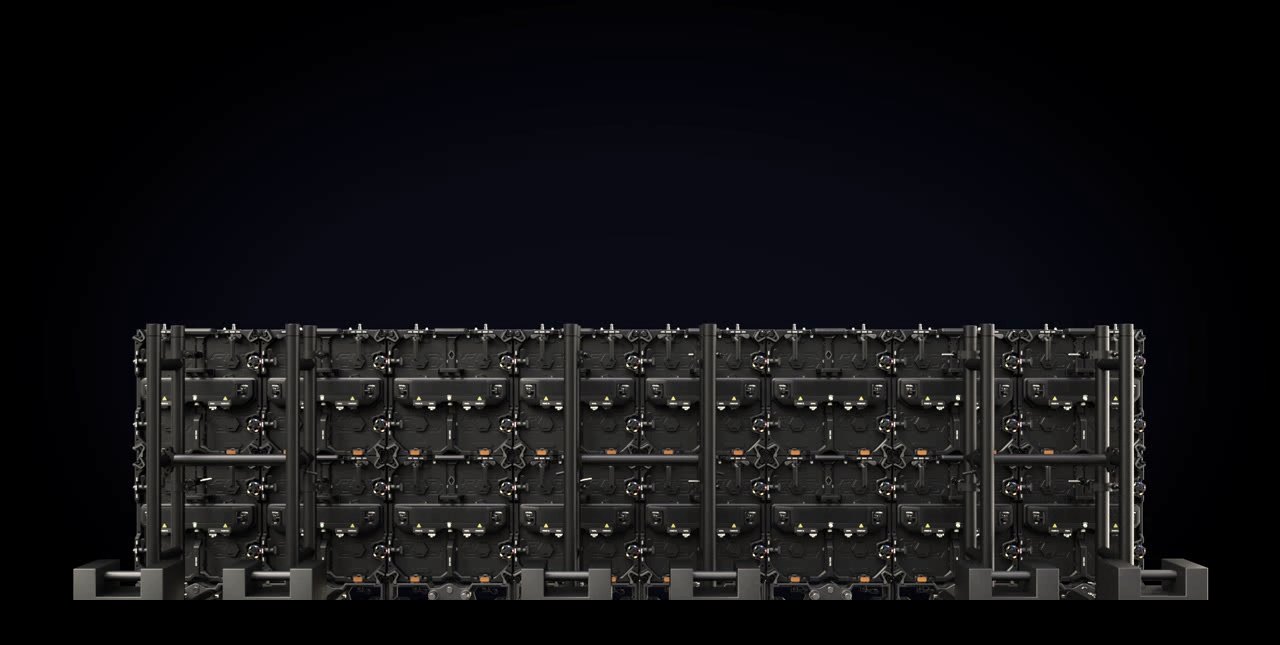

Standsicherheit herstellen
Gegengewicht auf den Schwerlast-Sockeln erhöhen und je nach Standortbedingungen eine Spannstange ergänzen.

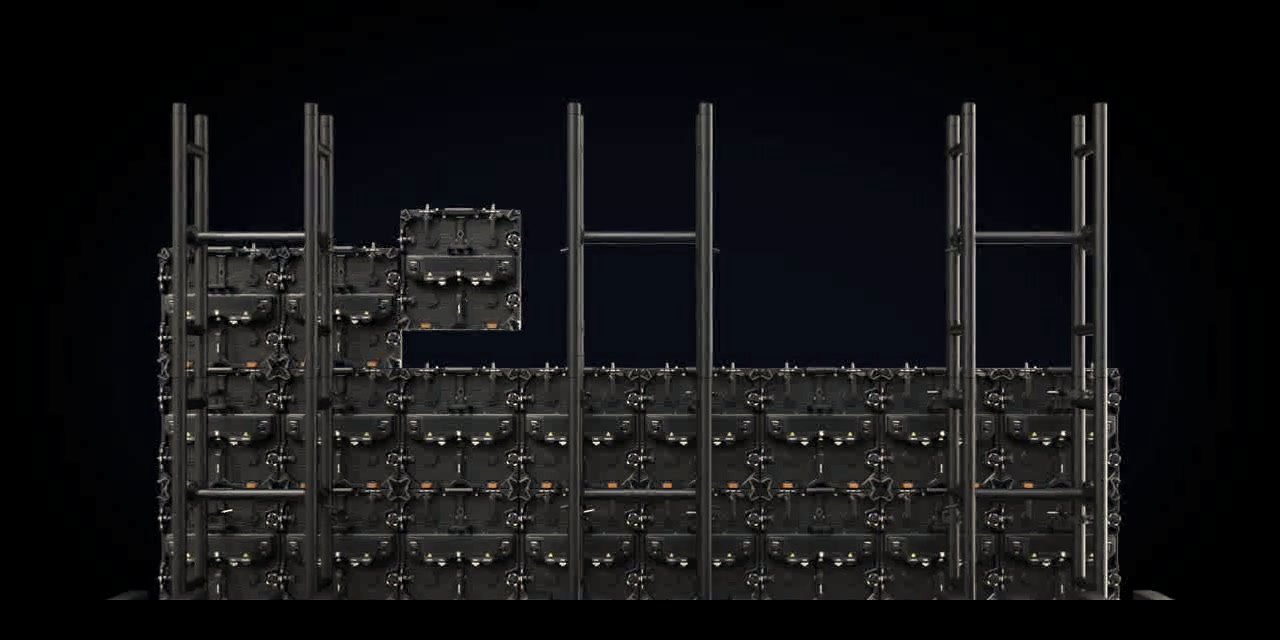

Fertig aufgebaut
Steht. Ohne Kompromisse.
Rückträger, Querstangen und Schwerlast-Sockel bilden ein durchgehendes Raster hinter der LED-Wand. Jede Kabinett-Reihe ist mit der Konstruktion verriegelt, das Gegengewicht sitzt tief – die Front bleibt makellos frei. Das Ergebnis: eine Wand, die aussieht wie geflogen und steht wie gebaut.
1000 mm Rückträger
850 mm Bodenbasis
500 mm Querstange
100 kg je Montageposition
Standsicherheit
Standsicherheit, die man vorrechnen kann.
AURA STACK ist nach denselben Eurocodes ausgelegt, mit denen auch TÜV und Prüfstellen arbeiten: Kippsicherheit als Lagesicherheitsnachweis nach DIN EN 1990, Windlast nach DIN EN 1991-1-4, Betriebsgrenzen nach DIN EN 13814-1 und IGVW SQ P5. Das Ergebnis ist transparent, nachvollziehbar und belastbar – bis 5 m verfahrensfrei nach § 76 MBO, bis 5,5 m mit Prüfbuch. Rechnen Sie Ihre Wand gleich hier durch.
Ballast-Rechner
–Gegengewicht je Stapelspalte (0,5 m)
–je Randspalte (cp,net 2,3)
–Gegengewicht gesamt (Sockel + Ballast)
–Windkraft auf die Wand
Ballasttabelle je Spalte (0,5 m) – kg
| Höhe | Indoor | 10 m/s | 15 m/s | 20 m/s | 15 m/s + Spannstange |
|---|---|---|---|---|---|
| 1,0 m | 60 | 10 | 20 | 35 | 15 |
| 1,5 m | 60 | 20 | 40 | 75 | 20 |
| 2,0 m | 60 | 30 | 70 | 130 | 30 |
| 2,5 m | 60 | 50 | 110 | 200 | 35 |
| 3,0 m | 60 | 70 | 160 | 290 | 40 |
| 3,5 m | 60 | 95 | 220 | 395 | 50 |
| 4,0 m | 60 | 125 | 285 | 515 | 55 |
| 4,5 m | 60 | 160 | 365 | 650 | 60 |
| 5,0 m | 60 | 195 | 450 | 805 | 65 |
| 5,5 m | 60 | 240 | 545 | 975 | 70 |
AURA PRO Outdoor 34,8 kg/m², cp,net 1,3, EQU-Faktor 1,667, Gegengewicht gleichmäßig über die Bodenbasis verteilt (Hebel 0,425 m), beide Kipprichtungen geprüft, Eigengewicht der Konstruktion nicht angesetzt. Randspalten (0,3 · h vom freien Rand) × 1,8. Werte auf 5 kg aufgerundet – Auslegungshilfe, kein prüffähiger Nachweis.
Regeln für den Betrieb
≤ 5 mverfahrensfrei nach § 76 MBO – kein Prüfbuch, keine Gebrauchsabnahme; Standsicherheit nach § 12 MBO trotzdem Pflicht
5 – 5,5 mSystemgrenze 5,5 m (11 Reihen): mit Ausführungsgenehmigung, Prüfbuch und Gebrauchsabnahme – WALED bringt das Verfahren für Sie auf den Weg
Bft 5 · 10 m/sAktionsstufe 1 (70 %): Wetter beobachten
Bft 6 · 13 m/sAktionsstufe 2 (85 %): Personal in Bereitschaft
Bft 7 · 14 m/sAktionsstufe 3 (95 %): Betrieb einstellen
> 15 m/sKabinetts abnehmen oder Wand ablegen – so bleibt der Ballast handlich und die Wand geschützt
Aktionsstufen nach IGVW SQ P5 bezogen auf 15 m/s Betriebswind. Windmessung am Aufstellort, Verantwortlicher benannt, Bodentragfähigkeit geprüft.
Technische Daten
AURA STACK – Technische Daten
| Parameter | AURA STACK |
|---|---|
| Produkt | AURA STACK |
| Typ | Groundstacking-System / Hinterkonstruktion für Rental-LED-Kabinetts – Hanging-Bar und Groundstack-Bar in einem |
| Rückträger | 1000 mm |
| Bodenbasis | 850 mm |
| Querstange | 500 mm |
| Belastung | max. 100 kg je Montageposition |
| Verbindung Querstange | Steckbolzen mit Sicherungssplint |
| Verbindung Kabinett | Rückträger-Verbinder, 90°-Drehverriegelung |
| Verschraubung | M8×40 |
| Standsicherheit | Gegengewicht nach Ballasttabelle, gleichmäßig über die Bodenbasis verteilt; optional Spannstange |
| Nachweisverfahren | Lagesicherheit (EQU) nach DIN EN 1990 · Wind nach DIN EN 1991-1-4/NA · Betrieb nach DIN EN 13814-1 / IGVW SQ P5 |
| Baurecht | Fliegender Bau – bis 5 m Bauhöhe verfahrensfrei (§ 76 MBO); 5–5,5 m mit Ausführungsgenehmigung und Prüfbuch, von WALED begleitet |
| Betriebswind (Empfehlung) | bis 15 m/s Böe mit Ballast nach Tabelle, darüber Kabinetts abnehmen |
| Bauhöhe | System bis 5,5 m (11 Reihen à 500 mm) · bis 5 m verfahrensfrei · Outdoor ab 4 m mit Spannstange |
| Geeignet für | WALED-Rental-Serien (AURA STAGE, AURA PRO, AURA FLEX, AURA CUBE, AURA STUDIO, RS RENTAL) |
| Bezug | Add-on zu jeder WALED-Rental-LED-Wand – Kauf und Miete |
* Ballast, Aussteifung und Aufbauhöhe werden projektbezogen nach Standort und Windlast geplant.
Passt zu
Für alle WALED-Rental-Serien
AURA STAGE
Rental-Kabinetts für Bühne, Touring und Events – schnell aufgebaut, fliegend montierbar. P1.9 bis P3.9 für Indoor, dazu die Outdoor-Variante P3.91 mit Black LED, 3.500 Nits und IP65.
Produkt ansehen
AURA PRO
Profi-Rental-System in zwei Varianten: feines Indoor-Rental (1,9–3,9 mm) und wetterfestes Outdoor P3.91 mit IP65, 3.500 nits und kontraststarken Black-LEDs.
Produkt ansehen
AURA FLEX
Flexible Rental-Module für Wellen, Kurven und kreative Formen – 4-in-1 montierbar.
Produkt ansehen
AURA FLEX OUTDOOR
Wetterfeste Variante der Aura-Flex-Reihe für Open-Air-Events und Outdoor-Touring.
Produkt ansehen
AURA CUBE
Cabinets für Würfel, Säulen und 3D-Installationen – auffällige Eyecatcher für Messe und Retail.
Produkt ansehen
AURA STUDIO
WALED AURA STUDIO bringt Sektor- und Dreieckskabinette (4,5 kg / 3,6 kg) in die Aura-Familie — endlich nahtlose Kreise, Herzen, Diamanten und andere kreative Bühnenformen, kombinierbar mit AURA STAGE, FLEX, FLEX OUTDOOR, CUBE und PRO.
Produkt ansehen
RS RENTAL
Die RS-Serie ist unser preisattraktives Rental-System für Indoor- und Outdoor-Einsatz. 3.840 Hz Refresh Rate, Quicklock, Eckenschutz – ausgeliefert im Flightcase samt Hanging Bars, sofort einsatzbereit.
Produkt ansehen
FAQ
Häufige Fragen zu AURA STACK
Wofür ist AURA STACK gedacht?
AURA STACK ist das Groundstacking-System der WALED-Rental-Serie: Die Kabinetts stehen freistehend auf Bodenbasis und Schwerlast-Sockeln und werden über Rückträger und Querstangen ausgesteift – ohne Traverse, ohne Hängepunkte. Die Hanging-Bar ist zugleich die Groundstack-Bar: dieselbe Wand fliegt am Rigg oder steht am Boden.
Für welche Produkte passt das System?
Für die WALED-Rental-Serien – AURA STAGE, AURA PRO, AURA FLEX, AURA CUBE, AURA STUDIO und RS RENTAL. Die Verbindung erfolgt über die Groundstack-Bar und den Rückträger-Verbinder direkt am Kabinett.
Wie wird die Standsicherheit sichergestellt?
Über Gegengewicht auf den Schwerlast-Sockeln und – je nach Standort, Höhe und Windlast – eine zusätzliche Spannstange. Je Montageposition sind maximal 100 kg zulässig. Wir planen Ballast und Aussteifung projektbezogen mit.
Wie hoch darf ich stapeln – und ab wann brauche ich eine Genehmigung?
AURA STACK ist für Bauhöhen bis 5,5 m ausgelegt – elf Reihen à 500 mm. Bis 5 m ist das System als Fliegender Bau verfahrensfrei (§ 76 MBO), die letzte Reihe bis 5,5 m realisieren wir mit Ausführungsgenehmigung und Prüfbuch, die WALED für Sie begleitet. Outdoor empfehlen wir ab 4 m die Spannstange – dann bleibt der Ballastbedarf auch in der Höhe entspannt.
Wie viel Ballast brauche ich outdoor?
Bei 15 m/s Betriebswind (Bft 7) je Stapelspalte von 0,5 m: 70 kg bei 2 m, 160 kg bei 3 m, 285 kg bei 4 m Bauhöhe – Randspalten × 1,8, gleichmäßig über die Bodenbasis verteilt. Mit Spannstange sinkt der Bedarf auf 30–55 kg je Spalte. Grundlage: Lagesicherheitsnachweis nach DIN EN 1990 mit Windlast nach DIN EN 1991-1-4. Der Rechner auf dieser Seite zeigt den Wert für Ihre Wand.
