SIGNATURE SKYLINE

Die SIGNATURE SKYLINE wurde entwickelt, um Großprojekte mit maximaler Präzision und Effizienz umzusetzen.
Jedes Cabinet besteht aus einem präzisionsgefrästen Aluminiumrahmen – robust, ultraflach und rund 20 % leichter als herkömmliche Stahlkonstruktionen.
Das bedeutet: weniger Gewicht, schnellere Montage und höchste Planheit – ideal für großformatige LED-Wände und architektonische Outdoor-Displays

Pixel Pitch: 2.9mm / 3.9mm / 4.8mm / 6.2mm / 7.81 mm / 10.42

Vollaluminium. Voll durchdacht.

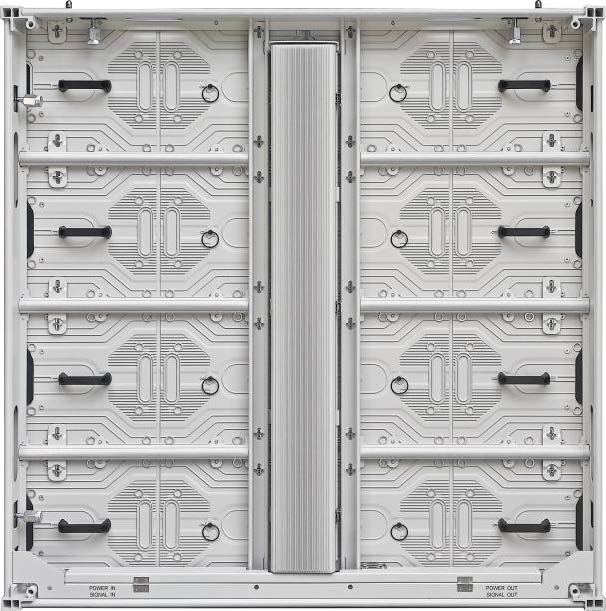

Jedes Cabinet der SIGNATURE SKYLINE-Serie besteht aus einem präzisionsgefrästen Aluminiumrahmen – robust, ultraflach und rund 20 % leichter als herkömmliche Eisenkonstruktionen.
Das bedeutet: geringere Transportkosten, schnellere Montage und eine herausragende Planheit – selbst bei großflächigen Installationen.

Brillanz ohne Kompromisse

Mit einer Farbtiefe von bis zu 16 Bit, einer Helligkeit von 5.000 – 10.000 Nits und einem Kontrastverhältnis von 8000:1 liefert die SIGNATURE SKYLINE gestochen scharfe Bilder – selbst bei direkter Sonneneinstrahlung.

Individuelle Größen. Maximale Flexibilität.

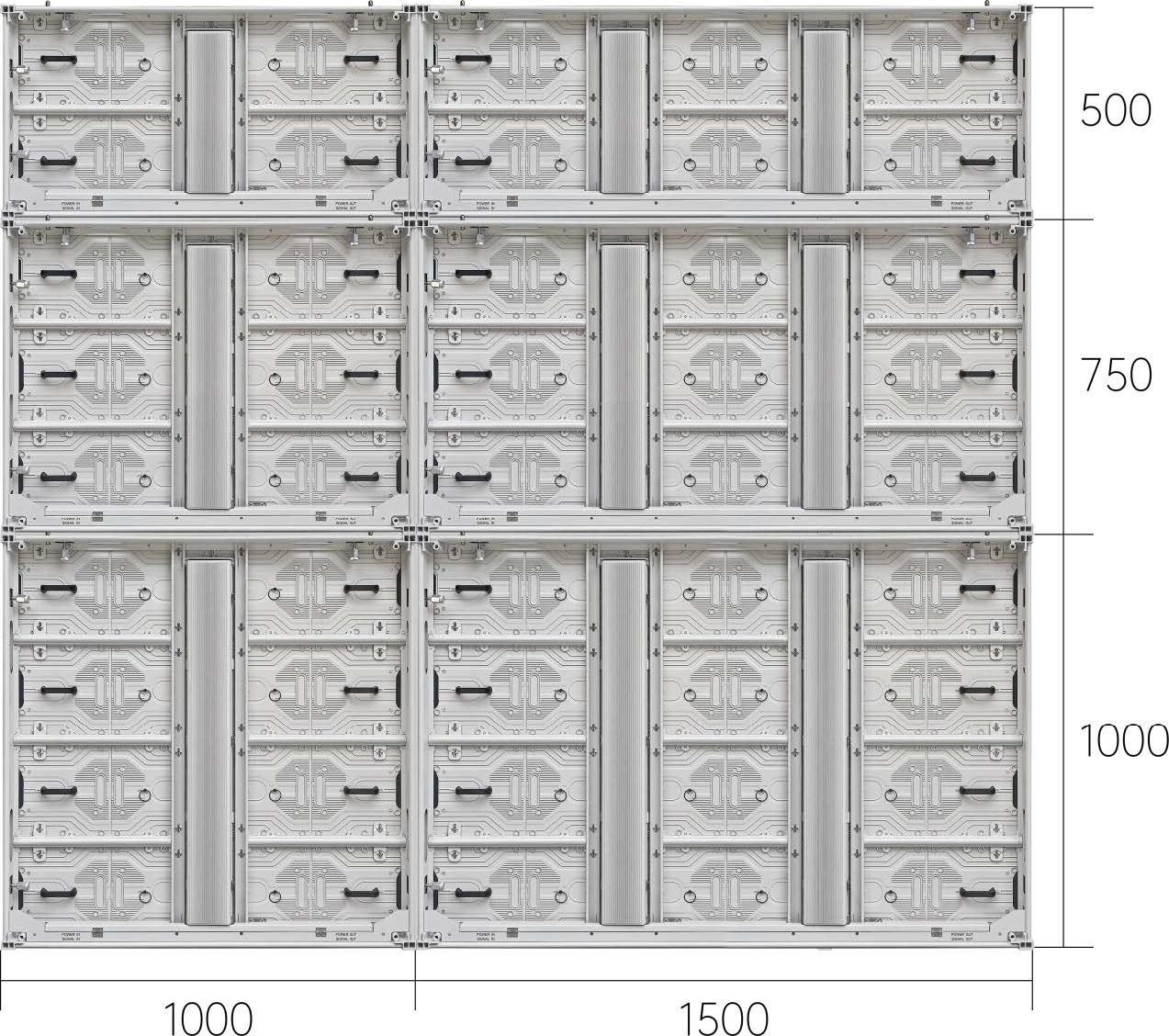

  • Standardformat: 1000 × 1000 mm (1 m² pro Cabinet)

  • Weitere Varianten: 1000 × 500 mm, 1500 × 500 mm und 1500 × 1000 mm

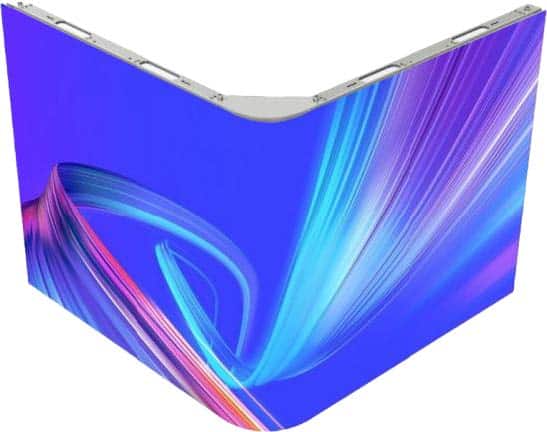

  • 90° Eckversion, Curved Version (alle Winkel), Rounded Corner

  • Gewicht: nur 25 kg pro qm

  • Schutzklasse IP66 – wetterfest und für den Dauerbetrieb im Außenbereich ausgelegt

Durch das modulare Design lassen sich Cabinets in nahezu jedem Format kombinieren – für kreative Architekturen, maßgeschneiderte LED-Flächen und nahtlose Übergänge.

Parameter FH2.97 FH3.91 FH4.81 FH6.25 FH7.81 FH10.42
Pixelzusammensetzung (SMD) 1415 1415 1921 2727 2727 2727
Pixelabstand (mm) 2,97 3,91 4,81 6,25 7,81 10,42
Modulauflösung (B × H) 168 × 84 128 × 64 104 × 52 80 × 40 64 × 32 48 × 24

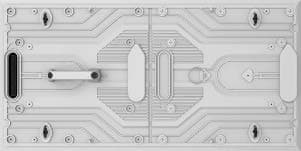

Modulgröße (mm) 500 × 250 × 16 500 × 250 × 16 500 × 250 × 16 500 × 250 × 16 500 × 250 × 16 500 × 250 × 16
Modulgewicht (kg) 1,93 1,93 1,93 1,93 1,93 1,93
Modulanzahl pro Cabinet (B × H) 2 × 4 2 × 4 2 × 4 2 × 4 2 × 4 2 × 4
Cabinet-Auflösung (B × H) 336 × 336 256 × 256 208 × 208 160 × 160 128 × 128 96 × 96
Cabinet-Größe (mm) 1000 × 1000 × 84,5 1000 × 1000 × 84,5 1000 × 1000 × 84,5 1000 × 1000 × 84,5 1000 × 1000 × 84,5 1000 × 1000 × 84,5
Cabinet-Fläche (m²) 1 1 1 1 1 1
Cabinet-Gewicht (kg) 25 25 25 25 25 25
Cabinet-Material Profil-Cabinet Profil-Cabinet Profil-Cabinet Profil-Cabinet Profil-Cabinet Profil-Cabinet
Pixeldichte (px/m²) 112.896 65.536 43.264 25.600 16.384 9.216
Schutzart (IP) IP66 IP66 IP66 IP66 IP66 IP66
Helligkeit Weißbild (nits) ≥ 5000 ≥ 6500 ≥ 6500 ≥ 6500 ≥ 6500 ≥ 6500
Farbtiefe (Bit) 14–16 14–16 14–16 14–16 14–16 14–16
Farbtemperatur (K) 6500–9000 6500–9000 6500–9000 6500–9000 6500–9000 6500–9000
Betrachtungswinkel (H/V) 140° / 120° 140° / 120° 140° / 120° 140° / 120° 140° / 120° 140° / 120°
Abweichung Leuchtpunktmitte < 3 % < 3 % < 3 % < 3 % < 3 % < 3 %
Leuchtdichtegleichmäßigkeit ≥ 97 % ≥ 97 % ≥ 97 % ≥ 97 % ≥ 97 % ≥ 97 %
Farbkoordinatengleichmäßigkeit ± 0,003 Cx, Cy ± 0,003 Cx, Cy ± 0,003 Cx, Cy ± 0,003 Cx, Cy ± 0,003 Cx, Cy ± 0,003 Cx, Cy
Kontrastverhältnis 8000:1 8000:1 8000:1 8000:1 8000:1 8000:1
Max. Leistungsaufnahme (W/m²) 550 550 550 550 550 550
Durchschnittl. Leistungsaufnahme (W/m²) 186 186 186 186 186 186
Eingangsspannung AC 100–240 V AC 100–240 V AC 100–240 V AC 100–240 V AC 100–240 V AC 100–240 V
Frequenz (Hz) 50/60 50/60 50/60 50/60 50/60 50/60
IC-Ansteuerung 1/21 1/8 1/7 1/5 1/4 1/2
Bildwiederholfrequenz (Hz) 3840/7680 3840/7680 3840/7680 3840/7680 3840/7680 3840/7680
Wartung Front- und Rückwartung Front- und Rückwartung Front- und Rückwartung Front- und Rückwartung Front- und Rückwartung Front- und Rückwartung
Lebensdauer (Std.) 100.000 100.000 100.000 100.000 100.000 100.000
Betriebstemperatur / -feuchte -40°C bis +80°C / 10–98 % rF (nicht kondens.) -40°C bis +80°C / 10–98 % rF (nicht kondens.) -40°C bis +80°C / 10–98 % rF (nicht kondens.) -40°C bis +80°C / 10–98 % rF (nicht kondens.) -40°C bis +80°C / 10–98 % rF (nicht kondens.) -40°C bis +80°C / 10–98 % rF (nicht kondens.)
Lagertemperatur / -feuchte -20°C bis +60°C / 10–98 % rF (nicht kondens.) -20°C bis +60°C / 10–98 % rF (nicht kondens.) -20°C bis +60°C / 10–98 % rF (nicht kondens.) -20°C bis +60°C / 10–98 % rF (nicht kondens.) -20°C bis +60°C / 10–98 % rF (nicht kondens.) -20°C bis +60°C / 10–98 % rF (nicht kondens.)

* Hinweis: Die maximale Leistungsaufnahme kann je nach LED-Charge um ca. 10 % variieren. Technische Änderungen vorbehalten.
